Informazioni di Base.
Numero di statore
Trifase
Funzione
Controllo
Protezione Corpo
Tipo di protezione
Numero di poli
4
Modalità di partenza
Auto-induzione di tensione ridotto di partenza
Certificazione
ISO9001, CCC, ul, ce
Marca
gpg vtv
motoriduttore
3ph220/380 v, 50 hz/60 hz costante speed3φ220
Pacchetto di Trasporto
cartone
Specifiche
motore gpg
Marchio
motore gpg, motore vtv
Origine
Zhejiang, China
Codice SA
8501510090
Capacità di Produzione
50000 foto/anno
Descrizione del Prodotto
TaiBang Motor Industrial Group Co., Ltd
I prodotti principali sono motore a induzione, motore reversibile, motore a spazzole CC, motore brushless CC, motori CH/CV a ingranaggi grandi, motore planetario, motore a ingranaggi Worm, ecc., che ha ampiamente utilizzato in vari campi di produzione di tubazioni, trasporti , cibo, medicina, stampa, tessuto, imballaggio, ufficio, apparecchio, intrattenimento, ecc. ed è il prodotto preferito e abbinato per la macchina automatica.
Motore a ingranaggi AC a velocità costante da 104 mm 200 W
Disegno: 6IK200GN-SS3FM/6GN3~180K ( la scatola del cambio 65mm)
Il disegno è per il foro standard della vite, se necessario foro passante, scatola terminale, o freno magnetico elettronico, devono comunicare al venditore.

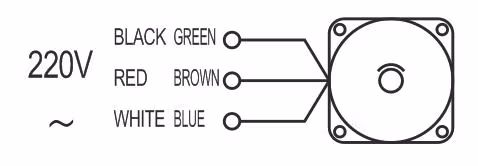

Schema di collegamento:
Nota
Specifiche solo a scopo di riferimento.
Le dimensioni e le specifiche dell'albero (tensione, coppia, velocità, ecc.) possono essere personalizzate.
Benvenuti alla vostra visita e richiesta alla nostra fabbrica!
I prodotti principali sono motore a induzione, motore reversibile, motore a spazzole CC, motore brushless CC, motori CH/CV a ingranaggi grandi, motore planetario, motore a ingranaggi Worm, ecc., che ha ampiamente utilizzato in vari campi di produzione di tubazioni, trasporti , cibo, medicina, stampa, tessuto, imballaggio, ufficio, apparecchio, intrattenimento, ecc. ed è il prodotto preferito e abbinato per la macchina automatica.
Motore a ingranaggi AC a velocità costante da 104 mm 200 W
| Specifiche del motore 200W 104mm a velocità fissa AC | ||||||||||
| TIPO | Albero di uscita con denti dell'ingranaggio | Potenza (W) | Frequenza (Hz) | Tensione (V) | Corrente (A) | Coppia iniziale (g.cm) | Nominale | Tipo di cambio | ||
| Coppia (g.cm) | Velocità (giri/min) | Scatola ingranaggi cuscinetto | Scatola ingranaggi centrale | |||||||
| Motore a induzione | 6IK200GN-SS3FM | 200 | 50 | 3Φ220/380 | 1.12/0.65 | 43200 | 14400 | 1350 | 6GN/GU-K. | 6GN10X |
| 200 | 60 | 3Φ220/380 | 1.02/0.59 | 35400 | 11800 | 1650 | 6GN/GU-K. | 6GN10X | ||
Disegno: 6IK200GN-SS3FM/6GN3~180K ( la scatola del cambio 65mm)
| Tabella delle coppie di serraggio della scatola del cambio(Kg.cm) | (Kg.cm×9.8÷100)=N.m | ||||||||||||||||||
| Velocità di uscita: Giri/min | 500 | 300 | 200 | 150 | 120 | 100 | 75 | 60 | 50 | 30 | 20 | 15 | 10 | 7.5 | 6 | 5 | 3 | ||
| Rapporto di velocità | 50 Hz | 3 | 3 | 7.5 | 10 | 12.5 | 15 | 20 | 25 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 500 | |
| 60 Hz | 3.6 | 6 | 9 | 15 | 18 | 30 | 36 | 60 | 90 | 120 | 180 | 300 | 360 | 600 | |||||
| Consentito coppia | 40 W. | kg.cm | 14 | 23 | 35 | 46 | 58 | 69 | 92 | 110 | 133 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
| 70 W. | kg.cm | 11 | 18 | 27 | 35.5 | 45 | 92 | 123 | 147 | 177 | 295 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | |
| 120 W. | kg.cm | 18.7 | 30.7 | 46 | 61 | 77 | 92 | 123 | 147 | 177 | 295 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | |
| 140 W. | kg.cm | 22 | 36 | 53.3 | 71 | 90 | 107 | 143.5 | 171.5 | 206 | 340 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | |
| 180 W. | kg.cm | 28 | 46 | 70 | 93 | 116 | 138 | 184 | 220 | 266 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | |
| 200 W. | kg.cm | 32 | 51 | 78 | 103 | 129 | 153 | 205 | 245 | 296 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | |
| Nota: I valori di velocità si basano sulla velocità sincrona, la velocità di uscita effettiva, in condizioni di coppia nominale, è inferiore di circa il 10-20% rispetto alla velocità sincrona, uno sfondo grigio indica che l'albero di uscita del motoriduttore ruota nella stessa direzione dell'albero di uscita del motore. Uno sfondo bianco indica che ruota la rotazione nella direzione opposta. | |||||||||||||||||||
Il disegno è per il foro standard della vite, se necessario foro passante, scatola terminale, o freno magnetico elettronico, devono comunicare al venditore.
| Dati tecnici di base: | Prezzo al dettaglio: |
| Tipo di motore: Motore a ingranaggi CA | Classe di isolamento: E |
| Materiale motore: Alluminio , rame, acciaio | Grado IP:IP44 |
| Rotazione: Reversibile in senso orario/antiorario | Stile di lavoro:S1 |
| Frequenza: 50 Hz/60 Hz | Temperatura d'esercizio: -10 °C~+40 °C. |
| Codice HS:8501510090 | Umidità relativa di esercizio: 95% inferiore |
Schema di collegamento:
Nota
Specifiche solo a scopo di riferimento.
Le dimensioni e le specifiche dell'albero (tensione, coppia, velocità, ecc.) possono essere personalizzate.
