Descrizione del Prodotto
Motore generatore completamente automatico avvolgimento bobina statore e macchina inseritrice
1. Le caratteristiche e le funzioni principali
Il motore generatore completamente automatico avvolgimento bobina statore e macchina inseritrice è una macchina automatica a quattro stazioni di avvolgimento bobina e di inserimento bobina, integra il processo di avvolgimento e di inclusione statore, e l'intero processo è altamente automatizzato.
La macchina per l'avvolgimento e l'inserimento di bobine statoriche è matura nel processo di produzione, avanzata nella tecnologia, affidabile nella qualità e conveniente da usare e mantenere.
Progettato come tre stazioni di avvolgimento e una stazione di inserimento bobina, che raccoglie l'avvolgimento DI FASE A, la boccola di isolamento fase-fase, la realizzazione di scanalature, l'avvolgimento di fase B, la boccola di isolamento fase-fase, Filo ondeggiante a fase C, ghiera di isolamento fase-fase su una macchina.
La stazione di avvolgimento e inserimento della bobina è controllata dal servomotore a doppia potenza e i parametri quali avvolgimento, spinta della linea, spinta dell'altezza della carta e modifica dello spessore della risma di prodotto possono essere impostati sul touchscreen.
Durante l'avvolgimento, la bobina viene avvolta automaticamente sull'utensile, in modo da evitare danni al filo e lo scatto causato da una croce e da disordine durante il trasferimento manuale del filo.
Con sei stazioni che si wokring contemporaneamente, l'avvolgimento e l'inseritore della bobina statorica saranno in grado di risparmiare sui costi di manodopera, di ottenere un'elevata efficienza e di soddisfare l'avvolgimento della bobina trifase a 2 poli, 4 poli e 6 poli.
La macchina avvolgitrice e inseritrice utilizza il sistema CNC tedesco Beckhoff come centro di controllo; il servomotore Huichuan è l'attuatore; il sensore Autonics è il componente di acquisizione del segnale.
Il display e l'ingresso dei dati adottano un monitor touch.
2. Parametri tecnici
| Nome del prodotto : | Motore generatore completamente automatico, macchina per la creazione e l'inserimento di bobine statoriche |
| Diametro esterno statore: | ≤φ150mm |
| ID statore: | 40 mm |
| Altezza risma: | 30 mm |
| Filo appropriato: | φ0.2-φ1.2mm |
| Stazioni di avvolgimento : | 3 |
| Stazioni di inserimento bobine: | 1 |
| Altezza della bobina: | 2 |
| Modalità di inserimento avvolgimento: | concatenato/stesso nucleo |
| Tensione: | 380 V 50 Hz |
| Potenza: | 15 kW |
| Dimensione : | (L)4050×(L)3000×(A)2500 MM |
| Peso : | 4500 Kg |
3. Applicazione
Questa macchina per avvolgimento e inserimento bobine statore è adatta per motori a induzione miniaturizzati, motori condizionatore d'aria, motori lavatrice, motori compressore, motori ventola, motori del generatore, e motori della pompa, ecc.

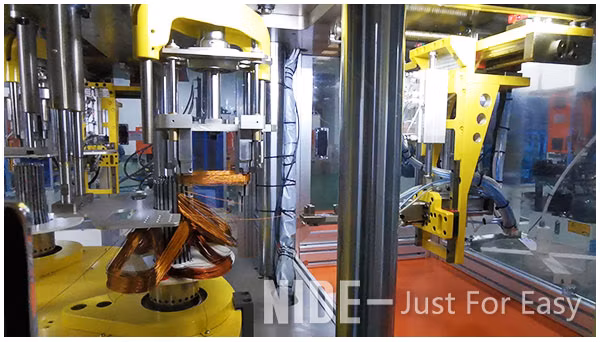

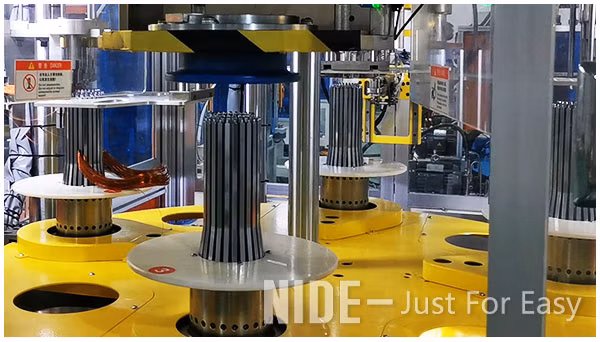

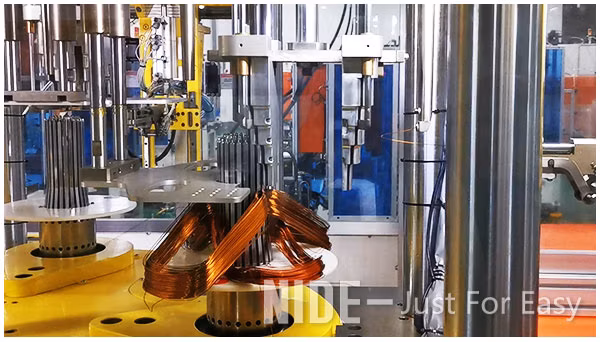

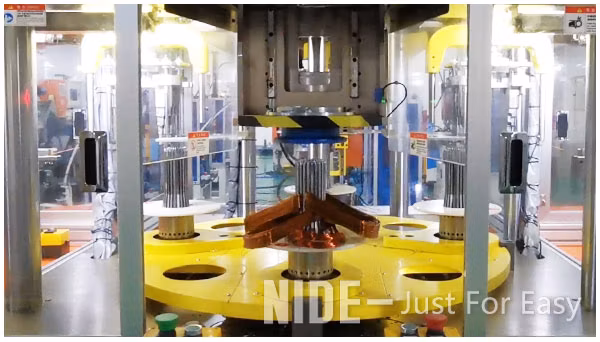

4. Visualizzazione immagini
Grazie a un servizio di qualità, a una filosofia unica, a un team professionale e a una qualità affidabile, otteniamo gradualmente la fiducia dei clienti in tutto il mondo. Forniamo direttamente e indirettamente i nostri prodotti a più di 50 paesi .
| Servizio personalizzato | 1. Progettazione e produzione di prodotti personalizzati |
| 2. Tranning personalizzato | |
| 3.Suggerimenti tecnici | |
| Assistenza post-vendita | 1. Periodo di garanzia: 12 mesi di solito |
| 2. Centro di assistenza all'estero disponibile | |
| 3. Tecnici disponibili per l'assistenza all'estero |
Fondata nel 2010, NIDE è un'azienda dedicata alla produzione di motori elettrici, che fornisce un servizio one-stop ai propri clienti.
NIDE ha tre divisioni aziendali principali.
La prima divisione è quella di fornire diversi tipi di macchine per la produzione di motori, è la nostra attività principale, tra cui la macchina stand-along, la linea completa completamente automatica per la produzione di armatura e statore, e la linea di assemblaggio di motori.
La seconda divisione prevede l'intera gamma di componenti del motore quali commutatore, cuscinetto a sfere, spazzola di carbone, carta isolante, albero, magnete, ventola, coperchio del motore, ecc.
La terza divisione è quella di fornire supporto tecnico e consulenza, supporto di progetto e servizio chiavi in mano per alcuni costruttori di motori.
