Informazioni di Base.
Model No.
JK15
forza normale
25 kn
spessore max. di foratura
0,5 mm
numero massimo di corse di scorrimento
300 volte/min
corsa di scorrimento
24 mm
altezza di chiusura max
195 mm
l′altezza della matrice inferiore
80 mm
numero di scanalature adatto
30-140
id della striscia sullo stativo di pagamento
450 mm
de del nastro sul supporto di pagamento
1100 mm
pressione di esercizio dell′aria compressa
0.6mpa
Pacchetto di Trasporto
custodia in legno
Specifiche
6700 x 1600 x 1700 mm
Marchio
zhenhuan
Origine
Jiangsu
Capacità di Produzione
100 set/pz
Descrizione del Prodotto

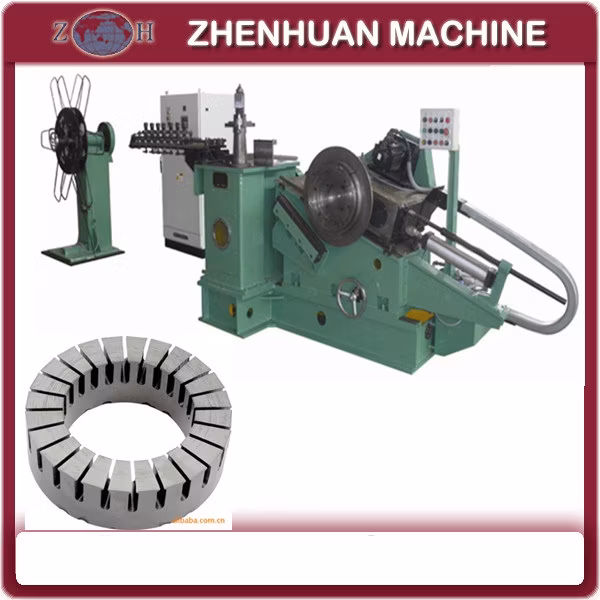

Macchina Slinky CNC motore a disco macchina per la produzione di statore con intaglio e avvolgimento
I Descrizione della macchina per la punzonatura di anime in ferro

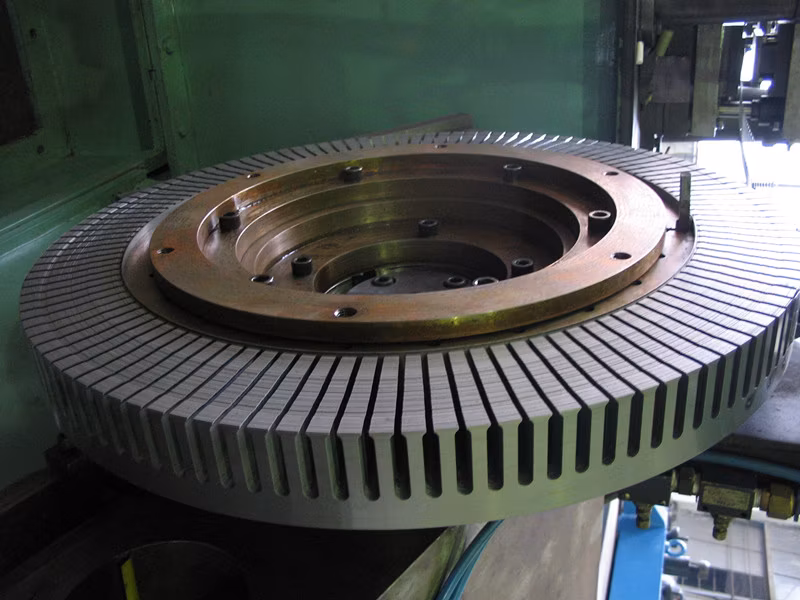

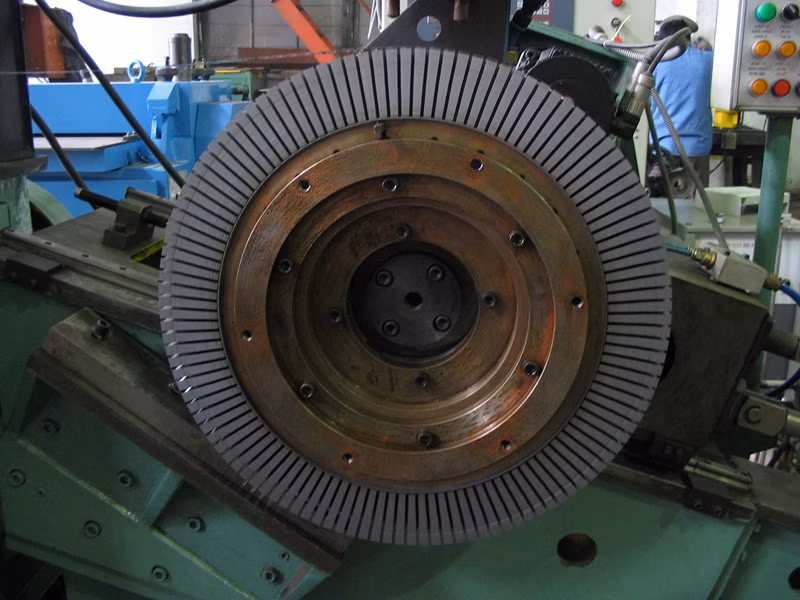

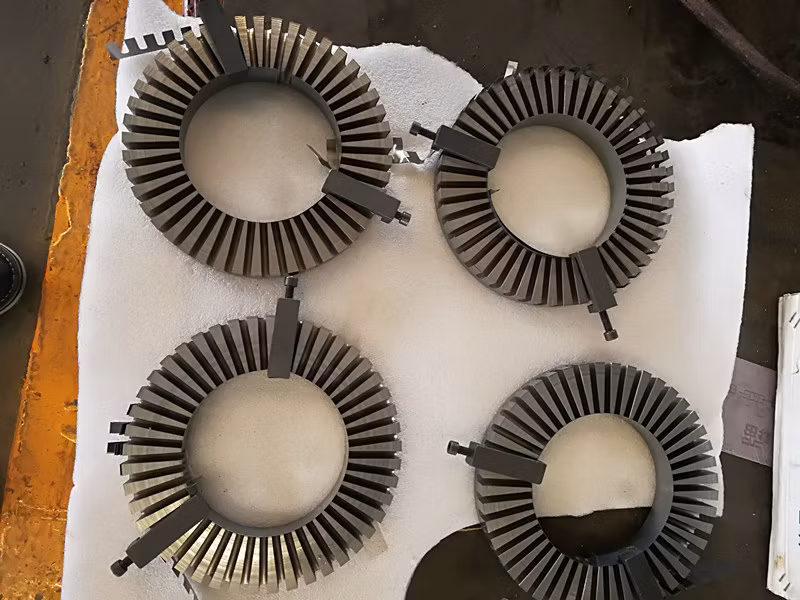

Questa macchina viene utilizzata per produrre motori a disco con traferro in direzione assiale.
II caratteristica della macchina per la punzonatura di anime in ferro
- Le parti di avvolgimento sono costituite da ingranaggi ad alta precisione e dal servosistema dedicato (sistemi Siemens, Yaskawa o Delta), con controllo intelligente e alta precisione.
- La macchina a pressione viene utilizzata per una pressa della trasmissione inferiore, un'agitazione ridotta e un funzionamento regolare.
- Il meccanismo di avvolgimento utilizza una compensazione randomizzata, per garantire uniformità scanalata, a causa di un errore di spessore.
- SISTEMA HIM - può essere impostato il numero di scanalature, senza bisogno di cambio marce.
- Il motore a spirale utilizza il servomotore Yaskawa, funzionamento stabile e affidabile, velocità continua.
- Funzione di segnalazione guasti e diagnosi automatica.
- Questa macchina può aggiungere attrezzature di saldatura automatiche.
III dati tecnici principali della macchina per la punzonatura di anime in ferro
| Forza normale | 25 kN |
| Spessore max. Di foratura | 0,5 mm |
| Numero max. Di corsa di scorrimento | 300 volte/min |
| Corsa di scorrimento | 24 mm |
| Altezza di chiusura max | 195 mm |
| L'altezza della matrice inferiore | 80 mm |
| Numero di scanalature adatto | 30-140 |
| Larghezza del nastro | <80 mm |
| ID del nucleo | >120 mm |
| Od del nucleo | <260 mm |
| ID della striscia sullo stativo di pagamento | 450 mm |
| De del nastro sul supporto di pagamento | 1100 mm |
| Pressione di esercizio dell'aria compressa | 0,6 MPa |
| Potenza del motore | 1,5 kW |
| Dimensioni (L x L x a) | 6700 x 1600 x 1700 mm |
| Collegamento video | https://youtu.be/OI6Hs-R3gvk https://youtu.be/KQSGIV4KFP0 |
