Informazioni di Base.
Model No.
hca
Tipo Fonte di calore
Pompa di calore di fonte di aria
colore
altri colori opzionali
tempo di consegna
30 giorni
su misura
disponibile
oem/odm
disponibile
capacità
8-50 kw
refrigerante
r22/r407c/r410a/r134a
tipo di compressore
scorrere
Pacchetto di Trasporto
confezione in pellicola/legno
Marchio
oem/odm/hyc
Origine
Repubblica Popolare Cinese
Capacità di Produzione
5000set
Descrizione del Prodotto
Benvenuti a visitare la nostra fabbrica a vostro convience. Il cliente potrebbe osservare le condizioni reali della produzione degli ordini tramite video o foto online in qualsiasi momento durante la produzione. STRUTTURA
I pannelli e il telaio di base sono realizzati in acciaio zincato protetto con verniciatura a polvere di poliestere per garantire la totale
resistenza agli agenti atmosferici.
COMPRESSORE ERMETICO
Le unità utilizzano compressori a tenuta ermetica ad alta efficienza, lubrificazione di ritorno dell'olio e smorzatore di vibrazioni in gomma. L'interruzione di sovraccarico termico, il relè di sequenza di fase e il riscaldatore del basamento sono integrati come sicurezza
protezione per migliorare affidabilità e prestazioni.
VENTOLA ASSIALE
Ventilatori assiali a rotore esterno, dotati di motori trifase ad azionamento diretto, bassa rumorosità a 8 poli, livello di protezione
IP54, dotato di griglia di uscita protettiva.
EVAPORATORE
Evaporatore realizzato con scambiatore di calore a piastra ad alta efficienza, isolato in fabbrica con materiale a celle chiuse flessibile.
CONDENSATORE
Condensatore realizzato con tubi in rame con filettatura interna senza cuciture espansi meccanicamente in alette in alluminio idrofilo a onda blu.
CIRCUITO IDRAULICO
Circuito idraulico realizzato con tubo zincato, completo di raccordo di scarico dell'acqua per tubo in scambiatore di calore e connettori idraulici a flangia in due direzioni facile da collegare da entrambi i lati delle unità.
QUADRO ELETTRICO
Il pannello elettrico è composto da: Contattore compressore, contattore motore ventola, interruttore di protezione compressore, interruttore di protezione ventola, relè di sequenza di fase e microprocessore con display di funzione (display solo per unità master/impacchettate) funzionamento automatico che riduce drasticamente i costi di manutenzione grazie all'affidabile sistema a microprocessore.
OPZIONALE
• interruttore differenziale di pressione/flusso;
• filtro metallico per circuito idraulico;
Pompa dell'acqua •;
• supporto antivibrazioni in gomma.
• BMS
• copertura in acciaio inox
| Modello | 8 | 10 | 12 | 14 | 20 | 25 | 30 | 35 | 40 | 50 | |
| Alimentazione | / | 220 V/1 Ph/50 Hz | 380 V/3 Ph/50 Hz | ||||||||
| Raffreddamento | |||||||||||
| Capacità di raffreddamento | KW | 8 | 10 | 12 | 14 | 20 | 25 | 28 | 35 | 40 | 50 |
| Potenza di ingresso raffreddamento | KW | 3.05 | 3.85 | 4.51 | 5.13 | 7.09 | 8.61 | 10.05 | 11.27 | 13.66 | 17.18 |
| Riscaldamento | |||||||||||
| Capacità di riscaldamento | KW | 10 | 12.5 | 14.7 | 16 | 22 | 27.2 | 30 | 38 | 44 | 55 |
| Potenza di ingresso riscaldamento | KW | 3.05 | 3.85 | 4.51 | 5.13 | 7.09 | 8.61 | 10.05 | 11.27 | 13.66 | 17.18 |
| Compressore | |||||||||||
| Q.tà | / | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
| Potenza in ingresso | KW | 2.81 | 3.37 | 4.03 | 4.65 | 2x3,27 | 2x4,03 | 2 x 4,65 | 2 x 5,26 | 2x6,28 | 2 x 8,04 |
| Corrente in funzione | R | 13.12 | 16.43 | 7.02 | 8.32 | 2 x 6,26 | 2x7,02 | 2x8.32 | 2 x 10.03 | 2 x 12.01 | 2 x 14,79 |
| Q.tà ventola assiale | / | 1 | 2 | 2 | 2 | 1 | 1 | 1 | 2 | 2 | 2 |
| Tipo di espansione | / | tipo di espansione termica | |||||||||
| Evaporatore | |||||||||||
| Tipo | / | Scambiatore di calore a piastra o a serbatoio | |||||||||
| Flusso d'acqua | m3/h | 1.4 | 1.7 | 2.1 | 2.4 | 3.4 | 4.3 | 4.8 | 6.2 | 6.9 | 8.6 |
| Caduta di pressione dell'acqua | KPa | 33 | 33 | 33 | 36 | 36 | 38 | 42 | 50 | 52 | 52 |
| Ingresso/uscita tubo acqua | mm | DN25 | DN25 | DN25 | DN25 | DN32 | DN32 | DN32 | DN32 | DN32 | DN40 |
| Quota | |||||||||||
| Lunghezza | mm | 1250 | 1250 | 1250 | 1250 | 1600 | 1600 | 1600 | 2000 | 2000 | 2000 |
| Larghezza | mm | 452 | 452 | 452 | 452 | 940 | 940 | 940 | 900 | 900 | 900 |
| Altezza | mm | 1180 | 1180 | 1180 | 1180 | 1080 | 1080 | 1080 | 1080 | 1080 | 1080 |
| Peso netto | kg | 150 | 155 | 150 | 180 | 282 | 310 | 339 | 310 | 470 | 520 |
| Rumore | DB(A) | 58 | 58 | 60 | 64 | 64 | 66 | 68 | 70 | 70 | 70 |

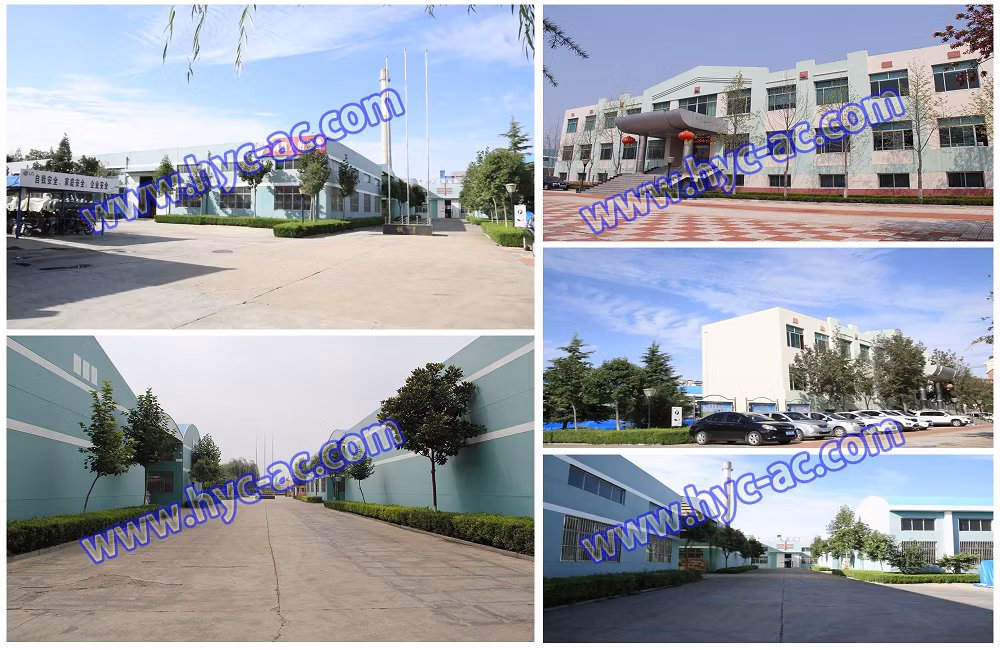

Vista di fabbrica
Macchinari di produzione
Laboratorio di prova
Linea di produzione di chiller ad acqua raffreddati ad aria e pompe di calore
